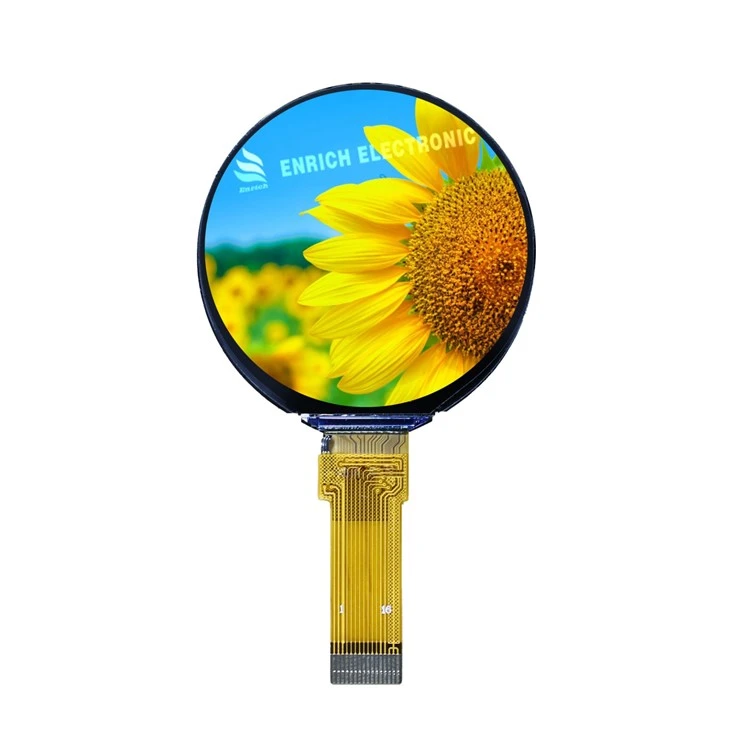

Okrugli TFT LCD modul od 1,5 inča



ENH-TV0150I001Opis

Parametri proizvoda:

Veličina i oblik zaslona: 1,5-inčni kružni

Definirajuća značajka. Aktivno područje prikaza je puni krug s dijagonalom od 1,5 inča, čime se postiže savršeno jedinstvo između prikazanog sadržaja i fizičkog oblika bez vizualnog gubitka, za razliku od kvadratnih ekrana s kružnim maskama.

Rezolucija: 360 (RGB) × 360 piksela

Ovo je iznimno visoka razlučivost optimizirana za kružno područje prikaza. Postizanje preko 129 000 piksela unutar kruga promjera ~1,5 inča rezultiravrlo visoka gustoća piksela (PPI), isporukaizuzetno fini detalji i glatki rubovi, daleko nadmašujući četvrtaste zaslone slične veličine s nižom rezolucijom.

Kut gledanja: Svi-kut gledanja

Gotovo sigurno zapošljavaIPS (In-Plane Switching) tehnologija. To znači da boja i osvjetljenje ostaju vrlo dosljedni sprijeda, sa strane i iz svih drugih kutova gledanja, s minimalnim pomakom boje, izbjeljivanjem ili gubitkom kontrasta, znatno proširujući upotrebljiv raspon gledanja uređaja.

Vanjske dimenzije: 41,96 mm × 40,46 mm × 2,16 mm

Ključni mehanički podaci: 41,96 mm x 40,46 mm jedimenzija pravokutnog graničnog okvirauključujući pogonski krug i okvir, pružajući preciznu prostornu referencu za konstrukcijski dizajn. Debljina od 2,16 mm dobro je-kontrolirana, što pomaže u elegantnom dizajnu proizvoda, a istovremeno osigurava strukturni integritet.

Sučelje: QSPI

Quad serijsko periferno sučelje. Ovo je poboljšana verzija standardnog SPI-a, koja koristi4 podatkovne linije za paralelni prijenos, nudeći teoretsku brzinu prijenosa podataka4 puta brženego tradicionalni SPI (1 podatkovna linija). To je presudno za pokretanje zaslona visoke-razlučivosti 360x360, značajno poboljšavajući stope osvježavanja, smanjujući uska grla u prijenosu podataka i osiguravajući glatku izvedbu za složena GUI-ja i animacije.

IC upravljačkog programa: ST77916

Ovo je moćan upravljački program za TFT-LCD. Njegova temeljna vrijednost leži u:

Visoka izvedba: Ugrađen-veliki GRAM učinkovito obrađuje grafičke podatke visoke-razlučivosti, podržavajući bogatu dubinu boja (npr. 16/18-bitni RGB).

Napredne značajke: Obično podržava rotaciju zaslona, ​​fleksibilnu postavku adrese prozora, djelomično osvježavanje (ažuriranje samo dijela zaslona radi uštede energije), hardver-ubrzane naredbe crtanja (linije, ispune), uvelike rasterećujući glavni procesor i pojednostavljujući razvoj softvera.

Optimizacija za kružne zaslone: Savršeno se prilagođava kružnom aktivnom području, učinkovito upravljajući adresiranjem piksela.

Vrsta zaslona: TFT-LCD

Koristi glavnu tehnologiju aktivnog-matričnog tankog{1}}filmskog tranzistora, gdje svakim pikselom upravlja vlastiti tranzistor. Ovo omogućujebrzo vrijeme odziva, visok kontrast, živopisna zasićenost boja, i izvrsnu sposobnost dinamičkog prikaza slike.





Polja primjene:

1. Vrhunski nosivi uređaji

a.Osnovne aplikacije: pametni satovi s klasičnim okruglim brojčanicima, vrhunski-remenčići za fitness, profesionalni sportski instrumenti (npr. računala za bicikle, zasloni na traci za trčanje).

b.Problem riješen: Savršeno replicira elegantnu kružnu estetiku tradicionalnih satova, ispunjavajući očekivanja korisnika za vrhunske nosive proizvode. Ultra-visoka rezolucija od 360x360 daje iznimno visoku gustoću piksela (PPI) unutar kružnog područja, što rezultira iznimno oštrim, anti{4}}zakrivljenim prikazima brojčanika sata, grafikona sportskih podataka, tragova karte i fotografija. Cijeli-kut gledanja osigurava jasnu čitljivost u bilo kojem položaju zapešća.

c.Prednost: QSPI sučelje pruža visoke brzine prijenosa podataka, omogućavajući glatko prikazivanje složenih animacija, visoke-frame-brzine pokretnih ruku i brzo ažuriranje podataka senzora za besprijekorno korisničko iskustvo.

2.Automobilska i industrijska oprema

a.Osnovne aplikacije: digitalne nadzorne ploče za motocikle/e-bicikle, zasloni pomoćnih informacija o automobilima (npr. TPMS, kontrola klime), kotačići indikatora statusa za industrijsku opremu.

b.Problem riješen: Krug je klasična forma instrumentacije. Ovaj zaslon može izravno zamijeniti tradicionalne mehaničke klastere mjerača, omogućujući potpuno digitalne, prilagodljive prikaze brzine, okretaja u minuti, navigacijskih strelica, ikona upozorenja, itd. Visoka svjetlina i kontrast osiguravaju vidljivost čak i pod jakim ambijentalnim svjetlom (npr. sunčevom svjetlošću).

c.Prednost: Snažni upravljački čip ST77916 omogućuje brzo renderiranje dinamičke grafike, reagirajući na-promjene podataka o vozilu u stvarnom vremenu. Njegova robusna konstrukcija (debljina 2,16 mm) bolje podnosi lagane vibracije uobičajene u okolinama vozila.

3. Pametni dom i potrošačka elektronika

a.Osnovne aplikacije: Vrhunske pametne ploče zvučnika osjetljive na dodir, pametni termostati, zasloni uređaja za uljepšavanje (npr. sredstva za čišćenje lica, RF uređaji), sučelja za vrhunske aparate/uređaje za kavu.

b.Problem riješen: Kućanskim aparatima daje moderan, tehnološki dojam. Kružni zaslon prirodno nadopunjuje jezik dizajna mnogih uređaja s fizičkim gumbima ili okruglim tijelima, služeći kao interaktivno središte za glazbene vizualizatore, napredak kuhanja, načine rada uređaja i informacije o ambijentu.

c.Prednost: Sam kružni dizajn je izjava koja značajno poboljšava izgled proizvoda i diferencijaciju robne marke. QSPI sučelje omogućuje glavnom MCU-u da učinkovitije ažurira zaslon, smanjujući opterećenje sustava.

4. Medicinski i zdravstveni uređaji

a.Osnovne aplikacije: vrhunski-prijenosni monitori za pacijente, digitalni stetoskopski zasloni, pametni dozatori tableta, oprema za fizioterapiju.

b.Problem riješen: U medicinskom kontekstu, kružni zaslon može intuitivno prikazati dijagrame radijalnih podataka (npr. prstenove valnog oblika otkucaja srca, krugove trendova SpO2) s izvrsnom jasnoćom. Visoka razlučivost osigurava čitljivost malog medicinskog teksta.

c.Prednost: Izvrsne performanse boja mogu se koristiti za-zaslone kodirane bojama (npr. različiti temperaturni rasponi u različitim bojama), poboljšavajući učinkovitost prepoznavanja informacija. Pokretački čip obično podržava niske-načine potrošnje prikladne za prijenosne uređaje.

5.HMI (Human{1}}Machine Interface) i specijalizirana oprema

a.Osnovne aplikacije: Namjenski upravljači, prijenosna oprema za testiranje, periferni uređaji za igre (npr. središnji zaslon na upravljaču), zasloni profesionalne fotografske opreme.

b.Problem riješen: Pruža kompaktan kružni prikaz-informacija-visoke{0}}gustoće za specijaliziranu opremu. Može prikazati izbornike gumba parametara, prstenove za odabir načina rada, precizne indikatore ljestvice, itd., gdje logika interakcije savršeno odgovara kružnim hardverskim kontrolama.

c.Prednost: Konturna dimenzija od 41,96 mm olakšava integraciju u razne prednje ploče opreme. Velika brzina QSPI-ja zadovoljava zahtjevne zahtjeve odziva profesionalnih sučelja opreme.





● OEM&ODM ● NEMA MOQ ● UZORCI NA ZALIHAMA ● PLOČA ZA TESTIRANJE OPCIJA

















TEHNIČKI PODACI

ARTIKAL	DIMENZIJA	JEDINICA
Veličina	1.5	inč
Dimenzija okvira	41.96x40.46x2.16	mm
Radna temperatura	-20 stupnjeva - +70 stupnjeva	stupanj
Temperatura skladištenja	-30 stupnjeva - +80 stupnjeva	stupanj
Rezolucija	360x360
