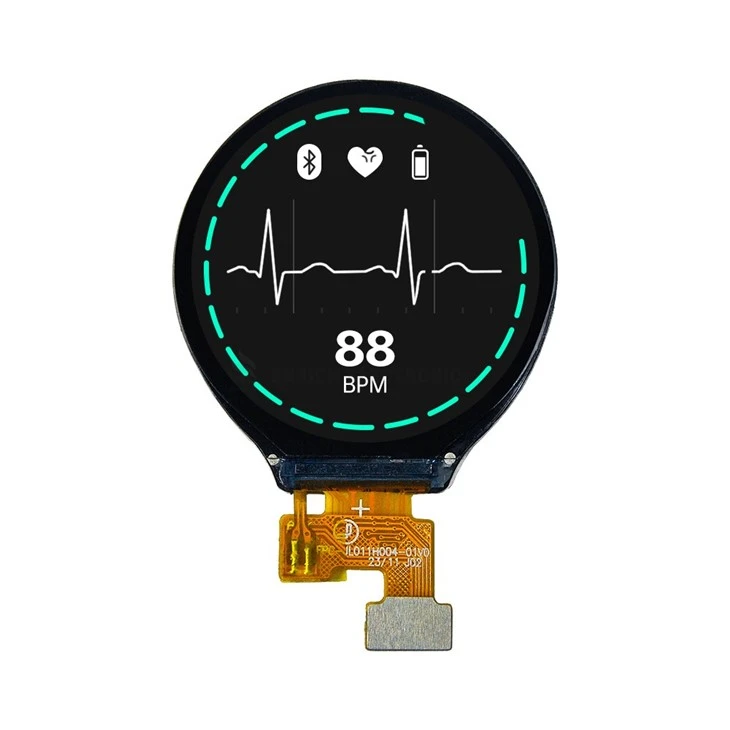

1.09 Okrugli TFT LCD modul

ENH-TV0110C001Opis

Već godinama radim male LCD zaslone i ako sam nešto naučio, to je da se stvarna vrijednost zaslona ne pojavljuje u prvih nekoliko redaka podatkovne tablice. Uzmite naš 1.09 okrugli TFT LCD modul. Na papiru, to je 240×240 IPS zaslon s dijagonalom od 1,09-inča. Ništa egzotično. Ali odluke koje stoje iza tih brojki - to je mjesto gdje stvarno inženjerstvo živi.

Dopustite mi da počnem s upravljačkim IC-om, GC9A01. To nije najnovije dijete u bloku, ali je s razlogom postao nešto poput standarda u malim kružnim zaslonima. Koristili smo ga u više projekata, a ono što najviše cijenim je koliko oprašta s 4-žičnim SPI-jem. Kod nosivih uređaja, vaš MCU često upravlja Bluetoothom, senzorima i upravljanjem napajanjem odjednom - zadnje što vam treba je zaslon koji je izbirljiv u pogledu vremena. Odabrali smo redoslijed inicijalizacije na ovom IC-u do te mjere da se dobro poigrava s ESP32, STM32, nRF52 i gotovo svim ostalim što mu kupac baci. To zvuči kao mala stvar, ali kada hardverski inženjer pokušava napraviti prototip u tjedan dana, to što se ne mora boriti protiv zaslona velika je stvar.

Tu je i polarizator. Ovo je jedan od onih detalja koje većina ljudi preskače, ali čini ili kvari upotrebljivost na otvorenom. Koristimo gornji mat sloj (173 stupnja) u kombinaciji s nižim filmom za poboljšanje svjetline (97 stupnjeva). Mat završna obrada smanjuje odsjaj-ako ste ikada pokušali čitati sjajni zaslon na izravnoj sunčevoj svjetlosti, točno znate zašto je to važno. A sloj za poboljšanje svjetline ispod znači da ne trošimo snagu pozadinskog osvjetljenja. Rezultat je zaslon koji doseže 350-400 cd/m² tipičnog osvjetljenja, ali djeluje svjetlije na otvorenom jer se ne borite s refleksijama. Odabrali smo ovaj izbor nakon što smo gledali kupca kako se muči sa sjajnim okruglim zaslonom na pametnom satu – proizvod je izgledao sjajno unutra, ali vani ste ga jedva vidjeli. Preradili smo im polarizator i problem je nestao bez diranja pozadinskog osvjetljenja.

IPS je naveden kao "puni kut gledanja", ali reći ću vam zašto je to važno za okrugli zaslon. Okrugli zaslon gotovo se uvijek koristi u proizvodu koji se može vidjeti iz svih kutova-sat na zapešću, pametna brava na vratima, ručni terminal nagnut u nečijoj ruci. Ako zaslon mijenja boju ili obrće kontrast na 60 stupnjeva, čini se jeftinim. S IPS-om, konus za gledanje je dosljedan sve do 85 stupnjeva u svakom smjeru. To nije samo specifikacija; to je razlika između proizvoda koji se čini vrhunskim i onog koji nije.

Mehanička odstupanja su ±0,2 mm na neoznačenim dimenzijama. Taj broj dolazi od vrlo specifičnog kvara koji smo imali prije otprilike pet godina. Otpremili smo seriju okruglih modula s labavijim tolerancijama, a kada su ih kupci pokušali uklopiti u injekcijsko{3}}livena kućišta, aktivno područje nije uvijek bilo centrirano. Neke su jedinice izgledale dobro, druge su imale zaslon vidljivo izvan-centra. Postrožili smo tolerancije i promijenili način rezanja stakla u odnosu na matricu piksela. Sada, kada montirate ovaj 1.09 okrugli TFT LCD modul, aktivno područje je točno tamo gdje treba biti, svaki put.

Radna temperatura je -20 stupnjeva do 70 stupnjeva, skladištenje -30 stupnjeva do 80 stupnjeva. Pitali su me zašto ne povećamo te brojke, a iskren odgovor je da testiramo do granica-upotrebe u stvarnom svijetu, a ne do ekstrema rata podatkovnim tablicama. Pametni sat ne mora raditi na -40 stupnjeva. Ono što mu je potrebno jest preživjeti zimski dan u Chicagu i da reakcija na dodir bude dosljedna. Provjeravamo cijeli sklop - uključujući FPC i pozadinsko osvjetljenje - jer sam vidio module u kojima je staklo bilo dobro, ali se savitljivi kabel ukrutio na hladnom vremenu i uzrokovao povremeni kontakt. To je vrsta stvari koja se pojavljuje tek nakon što pošaljete nekoliko tisuća jedinica.

Jedna stvar koju radimo drugačije od mnogih dobavljača je FPC prilagodba. Standardna verzija dolazi s 15-pinskim ZIF konektorom i određenom duljinom, ali to smatramo početnom točkom. Imao sam kupce s pametnim dizajnom prstenova gdje je unutarnji prostor bio toliko tijesan da standardni FPC jednostavno ne bi odgovarao. Skratili smo ga, promijenili raspored pinova, čak smo i konektor okrenuli na suprotnu stranu. Budući da smo mi tvornica, možemo napraviti te promjene, a da to ne postane veliko iskušenje. Isto vrijedi i za integraciju pokrovnog stakla - možemo optički zalijepiti prilagođeni poklopac sa ili bez dodira, tako da kupac dobije gotov sklop umjesto da sam mora upravljati laminacijom.

GC9A01 također ima način mirovanja koji troši mikroampere, što je kritično za nosive-na baterije. Ali prava je prednost to što je inicijalizacijski kod dobro-dokumentiran i stabilan. Pružamo uzorke sekvenci C-koda koji funkcioniraju izvan kutije, a vidio sam kako korisnici prelaze od primanja zaslona do pokretanja na stolu za manje od sat vremena. To nije nešto što možete staviti na list sa specifikacijama, ali je važno.

Vršimo 100% pregled svake jedinice i svaka serija prolazi kroz 24-satno spaljivanje-na visokoj{7}}temperaturi. Prije sam mislio da je to pretjerano za male zaslone dok nisam imao seriju u kojoj je 2% jedinica otkazalo nakon tjedan dana izvođenja. Zapaljenost je uhvatila sljedeću seriju prije slanja. Sada to ne dovodim u pitanje.

Dakle, da, okrugli TFT LCD modul 1,09 je 1,09-inčni IPS zaslon s GC9A01 drajverom, mat polarizatorom i skupom temperaturnih raspona koji izgledaju savršeno uobičajeno. Ali ono što ga čini našim temeljnim proizvodom nije nikakva pojedinačna specifikacija - već je odabran svaki detalj jer smo vidjeli što se događa kada ti detalji pođu po zlu. Nakon svih ovih godina, uvjeren sam da najbolji zaslon nije onaj s najimpresivnijim brojkama. To je onaj koji vam se sklanja s puta i dopušta vam da pošaljete svoj proizvod.

● OEM&ODM ● NEMA MOQ ● UZORCI NA ZALIHAMA ● PLOČA ZA TESTIRANJE OPCIJA

240x240HD rezolucija
Ovaj 1,09-inčni monitor osjetljiv na dodir ima240x240visoka{0}}razlučivost,

s relativno finim efektom prikaza i svijetlim bojama, mali se tekst može jasno vidjeti.





IPSKut gledanja

Ovaj IPS zaslon osjetljiv na dodir ima puni IPS; kut gledanja koji pruža

izvrstan prikaz čak i kada ga gledate s ravnomjerne strane.

TEHNIČKI PODACI

Obogatite, olakšajte korištenje LCD-a:
